Epu power saving mode что это

Рассмотрим настройки BIOS материнской платы ASUS PRIME Z370-A построенной на чипсете Intel Z370 Express.
При загрузке ПК удерживаем клавишу: Delete. И попадаем в UEFI BIOS, по-умолчанию в упрощенный режим: EZ Mode. На нем отображается основная информация о подключённых устройствах: памяти, SATA/PCIe NVMe -накопители, вентиляторы, процессор, а также температура и напряжение процессора, скорости вращения вентиляторов и режим работы системы.

При нажатии горячей клавиши F11 появляется меню для разгона системы исходя из комплектующих, охлаждения и сценария использования системы. Здесь же можно произвести конфигурацию RAID массива.
EZ Tunning Wizard > OC > Current System Configuration — текущая системная конфигурация. Next.

PC scenario > Daily Computing или Gaming/Media Editing. Next.

Main cooling system > Box cooler, Tower cooler или Water cooler. Next.

Estimated tuning results.

Для установленного набора памяти, выбираем профиль Extreme Memory Profiles (XMP). Для набора памяти CORSAIR Vengeance RGB CMR16GX4M2C3200C16 доступен только один Profile#1.

Появится сообщение: «Notice. Would you like to apply the all core enhancement with the XMP settings for improved performance? Select «No» for Intel stock operation. Sufficient processor cooling is required under the all core enhancement».
Нажимаем на кнопку: Yes (Да).

И получаем память XMP DDR4-3200 16-18-18-36-1.35V.

По нажатию кнопки QFan Control (F6) появится график настройки семи вентиляторов и одной помпы СВО.
Управление скоростью. Выберите целевой вентилятор, затем переместите ползунок для выбора любого из этих профилей: стандартный, тихий, турбо и полная скорость. Также можно переместить ползунок в положение «Вручную» и вручную настроить скорость вентилятора.

Переходим в расширенный режим: Advanced Mode (F7), в нем мы найдем 8х стандартных закладок (My Favorites, Main, Ai Tweaker, Advanced, Monitor, Boot, Tool, Exit). Закладка: My Favorites, сюда можно добавить любые параметры по своему усмотрению для ускоренного доступа к ним (для этого нажимаем на «My Favorite (F3)» сверху меню или используем горячую клавишу F3).

CPU Core Ratio позволяет выбрать три варианта: Auto, Sync All Cores, Per Core.

Остальные настройки в закладке My Favorites:

Закладка Main содержит основную информацию о системе: версия BIOS, установленная модель процессора и спецификации памяти, также здесь можно выбрать язык меню и т.д.

Закладка Ai Tweaker.
Ai Overclock Tuner – здесь выбираем из выпадающего списка тип разгона оперативной памяти: Auto (номинальные настройки без разгона), Manual (ручной режим) и XMP (разгон только памяти с использованием профиля XMP). В ручном и XMP режимах можно менять все настройки в BIOS. В автоматическом материнская плата сама подбирает нужные настройки ближе к оптимальным.
BCLK Frequency — частота системной шины (значение по-умолчанию: 100 МГц). Частота BCLK меняется до 650 МГц.
ASUS Multicore Enhancement – включение или отключение автоматического увеличения множителей процессора. В автоматическом режиме (Auto — занчение по умолчанию) плата старается повысить множители процессорных ядер до максимальных. В выключенном режиме загружаются рекомендованные параметры согласно спецификациям Intel.
AVX Instruction Core Ratio Negative Offset – установка отрицательных множителей для AVX инструкций. Такие задачи сильно нагружают ядра, поэтому иногда целесообразно для иных операций оставить высокую частоту процессора, но для AVX задач процессор будет работать с меньшей частотой теряя производительность. При этом не будут появляться ошибки и сохранится разгон. Диапазон значений: от 0 до 31 (частота 1600МГц).
CPU Core Ratio – тип управления множителями процессорных ядер: Auto — автоматический, Sync All Cores (все синхронизированы), Per Core — отдельно по каждому ядру (максимальный коэффициент умножения может быть равен 83) или задать поядерно в зависимости от нагрузки.

BCLK Frequency: Dram Frequency Ratio – выбор множителя для памяти (1:1 или 1:1,33).
Dram Frequency — доступны следующие частоты: 800-8533 МГц с шагом 100 или 133 МГц. Отображается текущая рабочая частота памяти.
TPU – функция автоматического разгона силами материнской платы. Задействуются заложенные в BIOS настройки памяти, частоты процессора, активация его лимитов и т.п. Разгон обычно происходит до максимального Turbo множителя. Есть 2 готовых сценария – с хорошей воздушной системой охлаждения, и с СВО. Значение по-умолчанию: Keep Current Settings.
Power-saving & Performance Mode – выбор режима работы системной платы. Со всеми энергосберегающими функциями или полностью их отключить.
Load CPU 5G OC Profile — профиль для автоматического разгона процессоров серии К, до тактовой частоты 5ГГц.

*Видео экспортировалось в формат H.264, процессор отработал нормально, никаких Имя модуля с ошибкой: mc_enc_avc.dll в программе Adobe Premiere Pro CC 2018.1, не появлялось при рендеринге. Т.е. нормально отработал и процессор и его система охлаждения Noctua NH-D15S.
CPU SVID Support – включение или выключение возможности общаться процессору с системой питания и управлять ей. Лучше выключить в разгоне.
Dram Timing Control – настройка таймингов памяти.
Digi+ VRM – расширенные настройки регуляторов напряжений процессора, памяти, PCH и т.д.

Internal CPU Power Management – управление функциями энергосбережения процессора и лимитами энергопотребления.
Tweaker’s Paradise – вспомогательные настройки для разгона (VPPDDR Voltage, DMI Voltage, Internal PLL Voltage, GT PLL Voltage, Ring PLL Voltage, System Agent PLL Voltage, Memory Controller PLL Voltage).
CPU Core/Cache Current Limit Max. – максимальная нагрузка на процессор задается условным значением.
Ring Down Bin – параметр бита, управляющего поведением процессора с множителями кольцевой шины. Можно оставить в автомате или задать максимальный и минимальный множитель. Max CPU cache и Min как раз отвечают за эти множители.

BCLK Aware Adaptive Voltage – вспомогательная настройка помогающая повысить стабильность при разгоне по шине BCLK.
CPU Core Voltage/Cache Control – настройка типа задания напряжения для процессора (автоматический, ручной и добавочный режим. В добавочном плата самостоятельно выставляет базовое напряжение, а вы либо добавляете относительно его, либо уменьшаете). Этим же параметром задается напряжение для кеш памяти процессора.
Dram Voltage – напряжение памяти, разбито по парным каналам – от 1,0 В до 2,0 В с шагом 0,0066 В.
CPU VCCIO Voltage – напряжение VCCIO от 0,9 В до 1,8 В с шагом 0,0125 В.
CPU System Agent Voltage — напряжение шины и контроллера шины процессора — от 0,7 В до 1,8 В с шагом 0,0125 В.
CPU Graphics Voltage — напряжение интегрированной графики процессора — от 0,7 В до 1,8 В с шагом 0,0125 В.
PCH Core Voltage – напряжение южного моста (PCH), от 0,7 В до 1,8 В с шагом 0,01 В.
CPU Standby Voltage — от 0,8 В до 1,8 В с шагом 0,01 В.

Отключение режима энергосбережения в BIOS

Большинство современных настольных компьютеров и ноутбуков имеют весьма продвинутые BIOS или UEFI, которые позволяют настроить те или иные параметры работы машины. Одной из дополнительных функций БИОС является режим энергосбережения, который требуется не всегда. Сегодня мы хотим рассказать вам, как его можно отключить.

Выключаем Power Saving Mode

Для начала – несколько слов о том, что такое режим энергосебережения. В этом режиме процессор потребляет энергию на минимуме, что с одной стороны позволяет экономить электроэнергию (или заряд батареи в случае ноутбуков), но с другой уменьшает мощность CPU, отчего при выполнении сложных операций могут быть подтормаживания. Также режим энергосбережения нужно отключать, если планируется разгон процессора.

Отключение энергосбережения

Собственно процедура достаточно простая: потребуется зайти в БИОС, найти настройки режимов питания, а затем отключить энергосбережение. Основная сложность заключается в разнообразии интерфейсов BIOS и UEFI – нужные настройки могут находиться в разных местах и называться по-разному. Рассмотреть всё это разнообразие в пределах одной статьи выглядит нецелесообразным, поэтому остановимся на одном примере.

Внимание! Все дальнейшие действия вы проводите на свой страх и риск, мы не несём ответственности за возможные повреждения, которые могут возникнуть в процессе выполнения инструкции!

F10

Delete

Подробнее: Как войти в BIOS
После захода в интерфейс управления микропрограммой ищите вкладки или опции, в названии которых фигурируют слова «Power Management», «CPU Power Management», «Advanced Power Management» или похожее по смыслу. Заходите в соответствующий раздел.

Дальнейшие варианты действий также отличаются для разных БИОС: например, в приведённом на скриншоте варианте нужно первым делом переключить опцию «Power Management» в положение «User Defined». В других интерфейсах это может быть реализовано так же или опции изменения режимов будут доступны сразу.

Далее ищите настройки, которые связаны с энергосбережением: как правило, в их названиях фигурируют сочетания «Energy Efficient», «Power Saving» либо «Suspend». Для отключения энергосбережения эти настройки нужно переключить в положения «OFF», а также «Disable» или «None».

Теперь компьютер можно перезагрузить и проверить, как он ведёт себя с отключённым режимом энергосбережения. Потребление должно повыситься, как и количество выделяемого тепла, поэтому может дополнительно понадобится настроить соответствующее охлаждение.

Возможные проблемы и их решения

Порой при выполнении описываемых процедур пользователь может столкнутся с одной или несколькими трудностями. Давайте рассмотрим наиболее распространённые.

В моём BIOS нет настроек питания или они неактивны
В некоторых бюджетных моделях материнских плат или ноутбуков функционал BIOS может быть значительно урезан – «под нож» производители часто пускают и функционал управления питанием, особенно в решениях, рассчитанных на маломощные CPU. Тут уже ничего не поделать – придётся смириться с этим. Впрочем, в некоторых случаях эти опции могут быть недоступны по ошибке производителя, которая устранена в новейших вариантах микропрограммы.

Кроме того, опции управления питанием могут быть заблокированы в качестве своеобразной «защиты от дурака», и открываются, если пользователь задаст пароль доступа.

После отключения режима энергосбережения компьютер не загружает систему
Более серьёзный сбой, чем предыдущий. Как правило, в большинстве случаев подобное означает, что процессор перегревается, или ему не хватает мощности блока питания для полноценной работы. Решить проблему можно сбросом BIOS до заводских настроек – для подробностей ознакомьтесь со статьёй по ссылке далее.

Заключение

Мы рассмотрели методику отключения режима энергосбережения в BIOS и решения некоторых проблем, которые возникают в процессе или после выполнения процедуры.

Отблагодарите автора, поделитесь статьей в социальных сетях.

Разгон Matisse или в поисках предела. Обзор архитектуры Zen 2

Предисловие

Любой ручной разгон это отказ пользователя от гарантии на продукт и все действия совершаются на собственный страх и риск.

Одним из самых главных условий стабильности системы в разгоне, это правильно настроенные фазы и режим компенсации во время нагрузки. К счастью большинство материнских плат для процессоров Ryzen не обделены в настройках и позволяют пользователю достаточно гибко настроить систему.

Главными ингридентами этого салата являются :

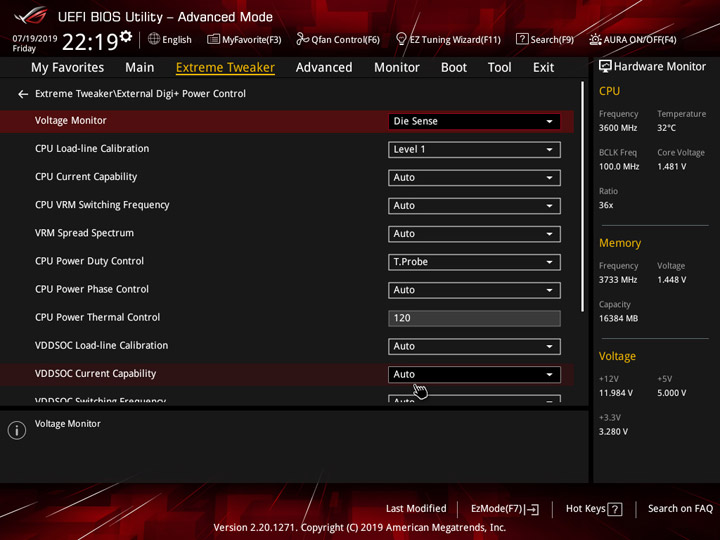

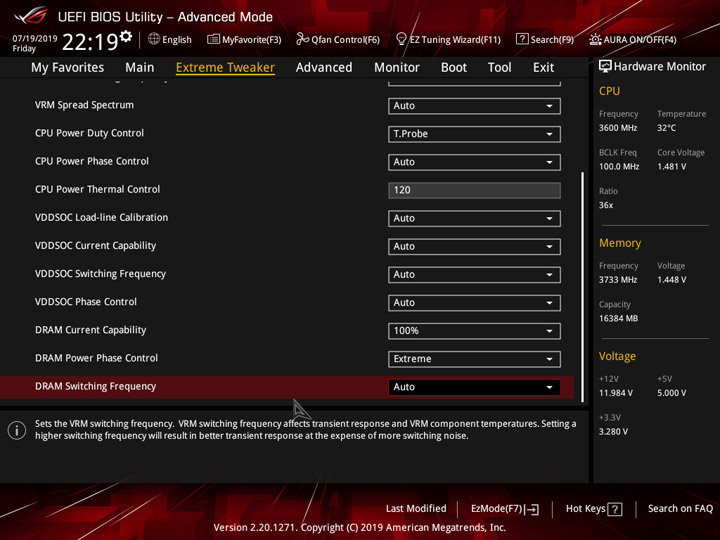

CPU VRM switching frequency — включение автоматического или ручного режима управления частотой VRM модуля питания процессора. Задает рабочую частоту для преобразователя напряжения питания процессора. Чем она выше, тем более стабильным является напряжение питания на выходе. Однако увеличение частоты переключения транзисторов ведет к дополнительному нагреву компонентов модуля VRM. В большинстве случаев будет достаточно 400 кГц для мидл-сегмента и 600–800 кГц для сегмента топ-плат.

CPU Power Duty Control — модуль контроля компонентов каждой фазы питания процессора (VRM). На платах ASUS имеет два положения:

T.Probe — модуль ориентируется на оптимальный температурный режим компонентов VRM.
Extreme — поддерживает оптимальный баланс VRM фаз.

В первом случае количество работающих фаз будет обусловлено нагрузкой на процессор и в большинстве случаев все фазы одновременно будут редко задействованы. Во втором же режиме мы принудительно задействуем все фазы для любой нагрузки. По моему мнению именно второй режим будет оптимален.

На платах MSI и других вендоров названия могут варьироваться, но суть останется та же. К примеру, на MSI доступны режимы Thermal Balance и Current Balance.

CPU Current Capability — обеспечивает широкий диапазон суммарной мощности и одновременно расширяет диапазон частот разгона. В платах ASUS мое предпочтение это 120–130%.

Load line calibration (LLC) — управление надбавочным напряжением процессора во время нагрузки. Существует, чтобы обеспечить большую стабильность при разгоне и компенсировать колебания высокого и низкого напряжения (поддерживать линию напряжения на CPU больше стабильной).

Ничто не разрушает компонент ПК быстрее, чем нестабильность. Когда ваша система работает на холостом ходу, она отлично выдерживает напряжение, установленное в UEFI. Однако при тяжелой нагрузке напряжение вашего процессора падает и повышается во время бездействия. Своего рода качели, которые имеют Vdroop.

В разгоне Vdroop может вызвать проблемы со стабильностью, поскольку процессор потребует определенного уровня напряжения для поддержания заданной/требуемой частоты. Установка правильных калибровочных значений нагрузки может исправить это.

Ключевой особенность LLC является обеспечение дополнительного напряжение при увеличении нагрузки и только при необходимости, сохраняя при этом максимальное значение Vcore, которое вы установили. Это гарантирует, что вы только компенсируете «потерянное» напряжение и не вызовет «перевольтаж».

Четкой рекомендации, какой уровень выставить, я дать не могу, потому что каждая материнская плата у каждого вендора является индивидуальностью, но подсказку дам.

Читаем обзор вашей материнской платы и смотрим на результаты тестирования режимов LLC. Нас будет интересовать режим, который делает Vdroop самым маленьким (отрицательным), но, ни в коем случае не положительным, ибо это повлияет на срок службы процессора и VRM материнской платы.

CPU Over Voltage Protection, CPU Under Voltage Protection и CPU VRM Over Temperature Protection мы оставляем в автоматическом режиме, это защита компонентов от «выгорания».

Ручная установка множителя

Оптимальный режим для процессоров без суффикса «Х» поколения Zen и Zen+. И наверно это самый банальный способ разогнать процессор, который в большинстве случаев не потребует углубленных знаний.

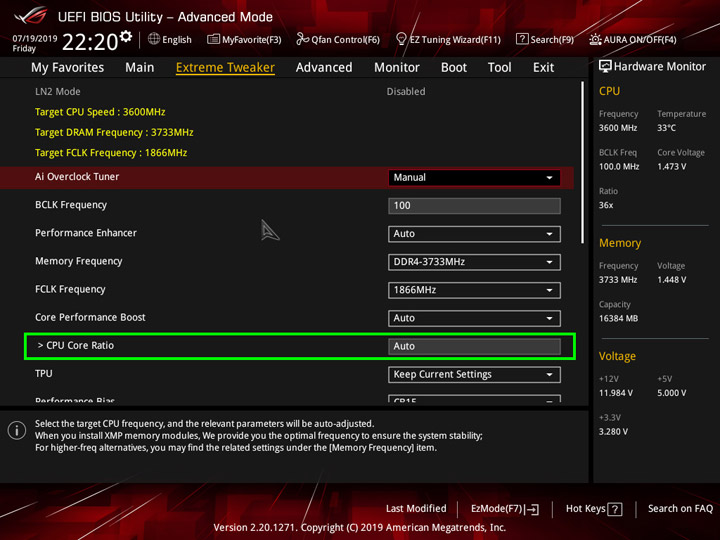

Устанавливаем CPU Core Ratio, он же множитель. Для процессоров поколения Zen рекомендуемые значения находятся в диапазоне 38–40.

И задаем напряжение для процессора именуемое CPU Core voltage. Точных значений ввиду того что каждый экземпляр имеет разные вольт-частотные характеристики нет. Подскажу диапазон 1,3–1,4 В. Дальше сохраняемся и идем в Windows тестировать. Я предпочитаю LinX, прогонов 5–10, объем памяти 6–8 Гбайт. Наблюдаем за температурами (Tdie) и напряжением CPU Core Voltage (SVI2 TFN) с помощью HWInfo. Максимально безопасные температуры находятся в диапазоне 70–80 градусов.

Если гаснет экран или компьютер перезагружается — недостаток напряжения, как и в случае, если LinX пишет об ошибке или есть невязки со знаком «+».

Precision boost overdrive + BCLK + Offset voltage ( процессоры Zen+ и Zen 2 с суфиксом «Х»)

Хочу сделать важную оговорку. В большинстве последних прошивок исчезло большинство настроек, которые нам потребуются для данного вида разгона. По моим наблюдениям рекомендуемые UEFI основаны на AGESA Pinnacle PI 1.0.0.0a–1.0.0.2c. Если нашли сейчас — отлично, пробуем.

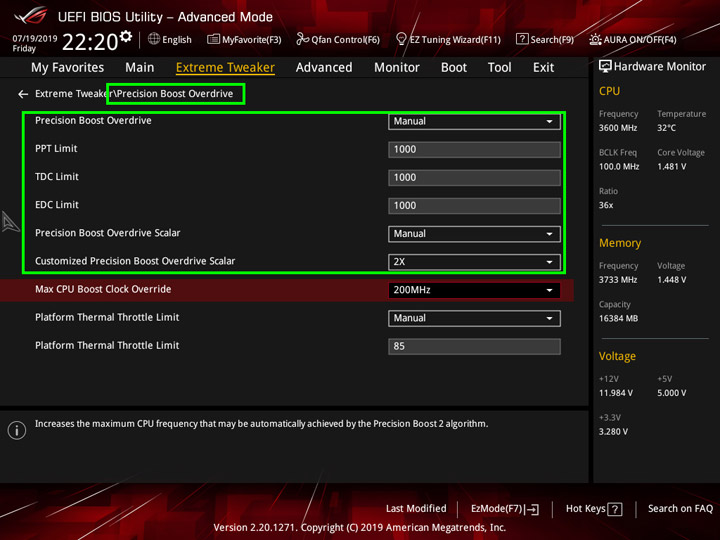

Ищем Precision Boost Overdrive у себя в UEFI, зачастую он лежит в AMD CBS.

Задаем для PPT, TDC и EDC значения по 1000. То есть снимаем ограничение.
Задаем Customized Precision Boost Overdrive Scalar в диапазоне 2x–6x. От этого значения будет зависеть минимальная частота на все ядра, и чем скаляр выше, тем выше частота.

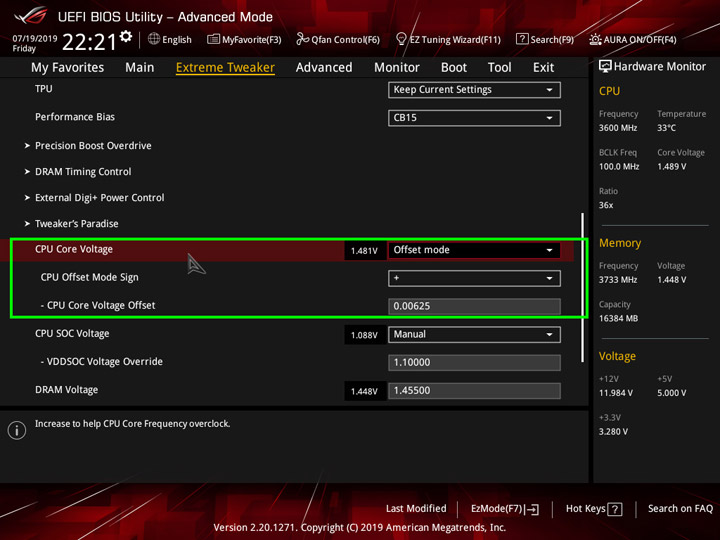

Задаем CPU Core Voltage с помощью режима CPU Offset Mode + с самым минимальным значением. Сохраняемся и идем в Windows тестировать.

Пакет Linx или же игра, если вас не интересуют нагрузки связанные с AVX. Мониторим частоты, напряжение и температуры. Если система зависла или нестабильна, идем в UEFI и увеличиваем наш оффсет с пункта 4 на шажок. Повторяем процедуру пока не получаем удовлетворительный результат либо снижаем Scalar и снова подбираем подходящее напряжение.

Если напряжение в HWInfo во время нагрузки больше 1,47 В, вам стоит вернуться в UEFI и перейти в режим CPU Offset Mode. Так же начинаем с самого минимального напряжения, ходим в Windows, чтобы проверить стабильность или результат и в случае чего возращаемся чтоб скорректировать оффсет.

Если вы с этим всем разобрались, то можете попробовать еще больше увеличить буст с помощью BCLK (если он, конечно, есть в меню UEFI). Диапазон значений 100–103 МГц.

Имейте ввиду, что изменение BCLK потребует и изменения рабочего напряжения.

В идеале с помощью данного метода реально добиться частот в однопотоке 4470 МГц, без каких либо угроз для жизни процессора.

Для обладателей ASUS ROG Crosshair VI, VII и VIII существуют пресеты, которые не требуют настройки первых трех пунктов. Эти пресеты именуются как Perfomance Enchancer. Вам нужно выбрать LVL 2 или 3, плюс задать напряжение процессору через оффсет. И собственно все.

Precision boost 2 + Offset voltage (Zen 2)

Очень интересная технология, которая не имеет пакетных ограничений, присутствующие в PBO. Единственное ограничение — температура процессора. Соответственно, чем холоднее процессор — тем больший буст будет и на одно ядро и на все ядра. Большой акцент в данном случае должен быть уделен вашей материнской плате (VRM), охлаждению и разумеется хорошо продуваемому корпусу:

Ищем Precision Boost Overdrive у себя в UEFI и жмем в нем Disable.
Задаем MAX CPU Boost Clock Override, диапазон 0–200 МГц. Это та частота, которая будет добавлена к максимальному бусту с коробки.
Задаем CPU Core Voltage с помощью режима CPU Offset Mode + с самым минимальным значением. Сохраняемся и идем в Windows тестировать.

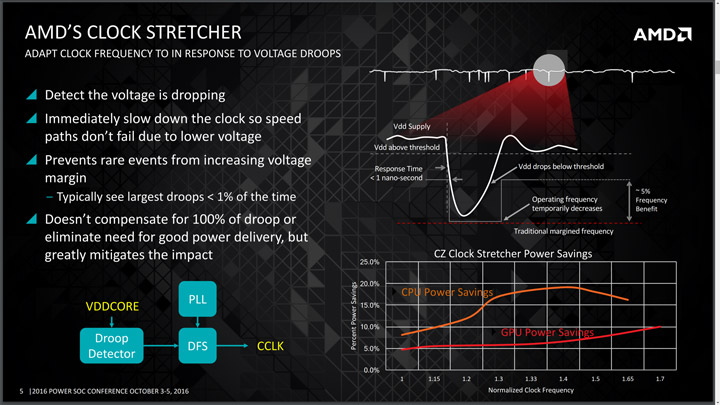

Нюанс. Недостаток напряжения запускает в этом случае технологию Clock Stretcher, которая постоянно мониторит состояние напряжений относительно нагрузки и если замечена сильная просадка напряжения (Vdd drops) — технология спускает частоту, чтобы уберечь систему от сбоя.

Потому вам следует найти такое напряжение, которое позволит процессору выходить в максимальный буст, при этом напряжение не будет выше 1,45–1,47 В.

Undervoolt (Zen+ и Zen2)

Понижение напряжения («даунвольтинг» или «андервольтинг») — процесс, который позволяет уменьшить энергопотребление и тепловыделение, не влияя на производительность системы. То есть мы получаем маржу (запас) между текущими показаниями и заводскими лимитами. Этот запас мы можем сразу же использовать в виде возросших частот.

К счастью делается андервольт проще, чем предыдущие четыре строчки. Задаем CPU Core Voltage с помощью режима CPU Offset Mode + с самым минимальным значением. Сохраняемся и идем в Windows тестировать наш результат. Возможно, самое минимальное значение напряжение может оказаться недостаточным для получения частот, которые мы имели в стоковом состоянии процессора. Для этого мы пошагово добавляем оффсет и смотрим на наш результат.

Хочу обратить ваше внимание на один момент — оффсет у всех процессоров будет разный ввиду уникальности каждой модели процессора, как в плане характеристик кремния, так и в плане базовой точки напряжения от которой действует оффсет. То есть все процессоры уровнять не получится и дабы не ждать часами ответа на форуме с вопросом «от какого напряжения будет двигаться офсет?», мы выставляем самое минимальное значение оффсета и идем смотреть результат в HWInfo. Для наглядности я вам предоставлю формулу как выглядит результирующее напряжение. CPU Core Voltage (SVI2 TFN) = Base Core Voltage + Offset voltage в случае если вы выбрали оффсет положительный и CPU Core Voltage (SVI2 TFN) = Base Core Voltage – Offset voltage если вы выбрали отрицательный оффсет. Вот собственно и все.

И последнее, результат (функциональность) того или иного метода разгона будет зависеть от прошивки, а если быть точнее, от лени производителя материнских плат. Вам может быть дана функция оффсета, но она может не работать, будьте готовы и к такому повороту события. Безусловно, в этом случае форум будет самым главным вашим помощником.

Settings for full DDR4 SPD (ASUS)

I´ll found some usefull settings (THX to flusher1 from reddit) for people, who uses a MB´s from Asus. I´ll test this settings with my friends on my rig and the rig of my friends. A, B350-A, B350 — Plus, X370 and the ROG Crosshair VI Hero, with diffrent DDR4 Boundel (32GB — 64GB / Dual Channel). Dosen´t matter wich RAM we tested, they run with those settings on full SPD.

— Corsair Vegeance LPX 3000 (4x8GB / On B350-A)

— Corsair Vegeance LPX 3200 (4x8GB / On B350 Plus)

— G. Skill Trident Z RGB 3000 (4x8GB / On X370 Pro)

— ADATA XPG Dazzle LED Series (4x16GB / On ROG Crossair VI Hero).

Don´t use D.O.C.P and follow those settings. And be sure to use the latest Bios Version.

! Cave !

Your rig and CPU got 15° +/- more Tempreture on full load, with this settings. Dosen´t matter on air or liquid cooling.

AT Tweaker:

Ai Overclock Tuner [Auto]

Memory Frequency [DDR4- xxxxmhz] (it depends on your RAM SPD)

Custom CPU Core Ratio [Auto]

> CPU Core Ratio [38.25] (you can keep it auto, when you use a boxed cooler, CPU goes hot with 38,25)

EPU Power Saving Mode [Disabled / enabled / dosen´t matter]

OC Tuner [Keep Current Settings]

Performance Bias [Auto]

VDDCR CPU Voltage [Offset mode]

VDDCR CPU Offset Mode Sign [+]

VDDCR CPU Offset Voltage [0.07500]

VDDCR SOC Voltage [Offset mode]

VDDCR SOC Offset Mode Sign [+]

VDDCR SOC Offset Voltage [0.20000]

DRAM Voltage [1.35000]

1.05V SB Voltage [Auto]

2.5V SB Voltage [Auto]

CPU 1.80V Voltage [Auto]

VTTDDR Voltage [Auto]

VPP_MEM Voltage [Auto]

VDDCR CPU Load Line Calibration [High]

VDDCR SOC Load Line Calibration [Regular]

VDDCR CPU Power Phase Control [Optimized]

VDDCR CPU Switching Frequency [200]

Target TDP [Auto] (If you don´t have this option, just ignore it)

Timings:

DRAM CAS# Latency [15]

DRAM RAS# PRE Time [17]

DRAM RAS# ACT Time [35]

ProcODT [40 Ohms]

I hope this will help some, until you get a final Bios with propers SPD Supoort, without edditing.

The Broadwell-E overclocking guide

ASUS UEFI breakdown – Ai Tweaker

As this guide covers manual overclocking, we’ve taken the time to detail the role of overclocking-related parameters that are within the UEFI. Study carefully, as you need to become familiar with the interface and various functions in order to apply an overclock. An easier way of doing things is to use the ASUS 5-Way Optimization software, a subject we may visit at a later date. Today is all about getting down and dirty with ASUS motherboard firmware.

The Ai Tweaker section in the UEFI’s Advanced Mode is our area of focus. We’ll pick out functions of interest, or those that often raise questions, and provide some insight about what they do and when to use them.

Don’t worry if this all appears too daunting at first. Later sections detail which settings you need to adjust and the methods of putting things into practice. You only need to adjust a few of the available settings to overclock the system. We’ve gone well overboard here, but that’s because we want to provide you with a valuable resource in order to save work later (well, sorta!). Plus, it looks technical, and we like technical.

Ai Overclock Tuner: Set to Manual if you wish to adjust BCLK manually; this makes the CPU Strap, Source Clock Tuner, PLL Selection, Filter PLL, BCLK Frequency, and Initial BCLK Frequency settings available.

Use the XMP setting to apply the Extreme Memory Profile of compatible memory modules.

CPU Strap: Changes the reference clock frequency supplied to the CPU and memory in comparison to other domains. This setting is multiplied by the applied CPU core and DRAM ratios to obtain the operating frequency of each domain. The default setting is 100 MHz, which results in a one-step CPU ratio change producing a 100-MHz change in the processor’s operating frequency. For example, if the CPU core ratios are set to 44X, the operating frequency will be 4400 MHz. A CPU Strap setting of 125 MHz with the same 44X CPU core ratio produces 5500 MHz (44 X 125).

100 MHz is preferred unless the applied XMP profile requires a specific DRAM ratio for stability.

Source Clock Tuner: This setting offsets the reference clock for the DMI bus to help keep it within stable limits when changing BCLK. It can be left on Auto unless you wish to experiment with high BCLK settings.

PLL Selection: Changes the PLL oscillator mode. The options are LC or SB. LC uses an inductor and capacitor-based oscillator, while SB uses a shaping-based oscillator. LC-based PLLs have lower jitter but limited frequency range. SB PLLs have better range but increased jitter. The LC PLL mode is preferred for the 100-MHz CPU strap and default BCLK. SB-based is preferred when changing BCLK from default. This setting can be left on Auto for all normal use.

Filter PLL: Can be used to improve CPU and memory stability when BCLK changes are made. Select the relevant High or Low BCLK setting according to the applied BCLK frequency.

BCLK Frequency: BCLK is the reference clock supplied to the CPU, Uncore, memory, PCIe, and DMI buses. Hence, any changes to BCLK will affect all associated domains. Ordinarily, changes to BCLK should not be required for a system that will be used as a workstation or gaming rig. The only exceptions to that rule are when a DRAM ratio that requires a different CPU strap needs a slight BCLK offset to obtain the correct memory frequency.

If manual changes are to be made, do not stray too far from +/- 3 MHz from the default BCLK frequency for a given CPU strap. The target CPU frequency is shown at the top left of the Ai Tweaker page.

Initial BCLK Frequency: This setting modifies the BCLK value that will be used during POST. By default, it is set to the same value as BCLK Frequency. Changes can be useful in situations where a system is stable when in the operating system but sometimes fails to POST. An offset up to 5 MHz below the BCLK frequency may help get past the POST process consistently. The side effect of applying such an offset is that all buses will be “trained” according to the Initial BCLK Frequency, which can affect overall stability in the operating system. Therefore, this option should only be used as a last resort when changes to voltage and memory timings do not help.

ASUS Multicore Enhancement: Setting to Auto applies the Turbo ratio to all cores. Setting to Disabled uses Intel Turbo policies. These options are only effective at stock CPU settings. When a manual overclock is applied, the Turbo ratios are assigned according to the CPU Core Ratio settings.

CPU Core Ratio: There are three options for core ratio control:

Sync all cores: All core ratios will be set to the same value.

By Core Usage: Allows ratios to be applied to each core independently. In this scenario, when non-threaded applications are run, they can be assigned to cores that are running at a higher frequency to improve performance. However, current versions of the Windows operating system are configured to balance loads across all available cores, which results in all available cores reverting to the same ratio as the slowest core when faced with a workload. The workaround is to assign processor affinity for non-threaded workloads manually via the Windows Task Manager.

By Specific Core: This setting works in conjunction with the Intel Turbo Boost Max Technology 3.0 driver to automatically assign applications to specific cores. Intel determines which core has the best frequency potential during production and refers to it as the “favorite core.” An asterisk in the UEFI highlights the favorite core. By default, the Turbo Boost 3.0 driver will assign single-threaded workloads to the favorite or fastest core. Workloads that can run on more than one core are assigned to the next fastest core, and so on down the list.

We recommend using the Sync All Cores setting in association with the ASUS Thermal Control Tool to get the best performance from the Broadwell-E architecture. The By Core Usage and By Specific Core settings have caveats that negate their benefit when a system is overclocked. Further reading on this subject is available in the ASUS Thermal Control Tool guide.

AVX Instruction Core Ratio Negative Offset: This setting reduces CPU core frequencies by the applied value when an AVX workload is run. The thermal output of AVX workloads is an order of magnitude higher than for non-AVX workloads, which is why this setting has been introduced. In theory, we can utilize a higher operating frequency for light-load applications while heavy-load applications that contain AVX code will downclock the processor to help keep core temperatures below the throttling point. However, this setting requires the CPU core voltage to be left in Auto or Offset modes that have implications for overclocking. We recommend using the ASUS Thermal Control Tool instead of this feature. Further reading on this subject is available in the ASUS Thermal Control Tool guide.

Min CPU Cache Ratio: Sets the minimum Uncore ratio. The minimum ratio is active when the CPU is in low-power state.

Max CPU Cache Ratio: Sets the maximum Uncore ratio. The maximum ratio is active when the CPU is loaded. The cache (Uncore) frequency is determined by multiplying BCLK by the cache ratio. The target frequency is shown at the top left of the Ai Tweaker page.

Internal PLL Overvoltage: Boosts the internally derived PLL voltage to help enhance CPU core overclocking margins. We have not found this setting to affect normal overclocking. Your mileage may vary.

BCLK Frequency: DRAM Frequency Ratio: Sets the ratio of DRAM frequency to BCLK. For normal use, this setting can be left on Auto, as it will choose the best ratio according to the user-selected DRAM Frequency.

TPU: Applies a preset overclock to the system. There are two options. Option I is less aggressive and suitable for air cooling. Option II is more aggressive and requires water cooling for the CPU. However, it is preferable to use 5-Way Optimization auto tuning to obtain the overclock rather than rely on static profiles. The 5-Way optimization software tailors the overclock according to the capabilities of the components in the system.

EPU Power Saving Mode: Applies a variety of energy-saving protocols to reduce system power consumption. This setting should only be used at stock processor frequencies; we do not recommend using it when overclocking the system.
