Обзор и тестирование компактной системной платы ASUS Maximus VI Gene для процессоров Intel в исполнении LGA1150

UEFI Setup

В основе прошивки Maximus VI Gene лежит управляющий микрокод производства AMI, пользовательский интерфейс которого подвергся существенным изменениям. Для настройки базовой функциональности и контроля параметров системного мониторинга предусмотрен режим EZ Mode.

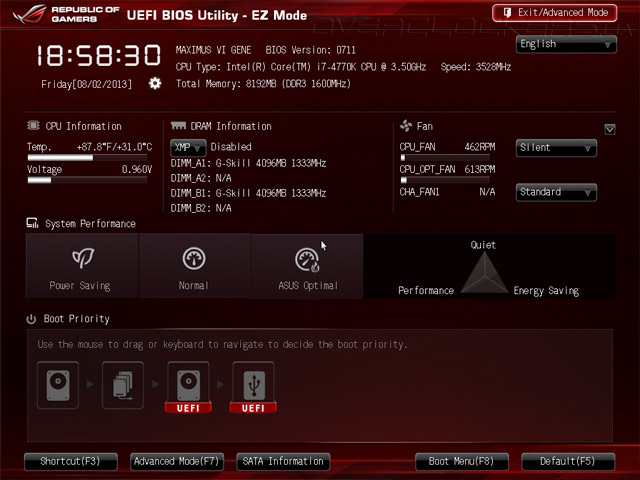

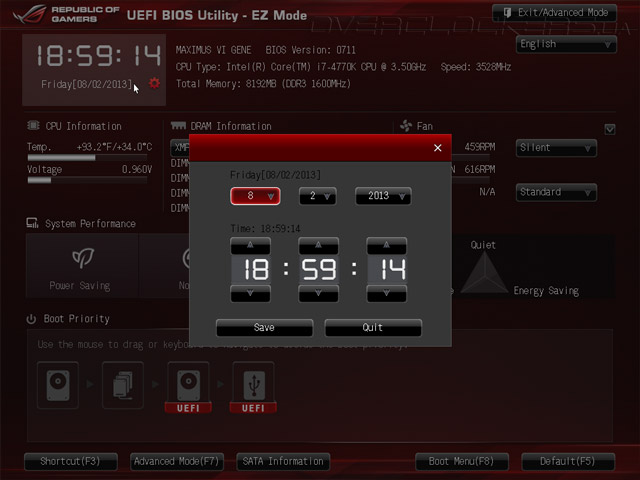

В этом режиме можно регулировать быстродействие системы, включать профили Х.М.Р. для модулей ОЗУ, а также настраивать скорости вращения вентиляторов. Среди возможностей EZ Mode числится установка порядка загрузки с дисковых накопителей и выставление системных даты и времени.

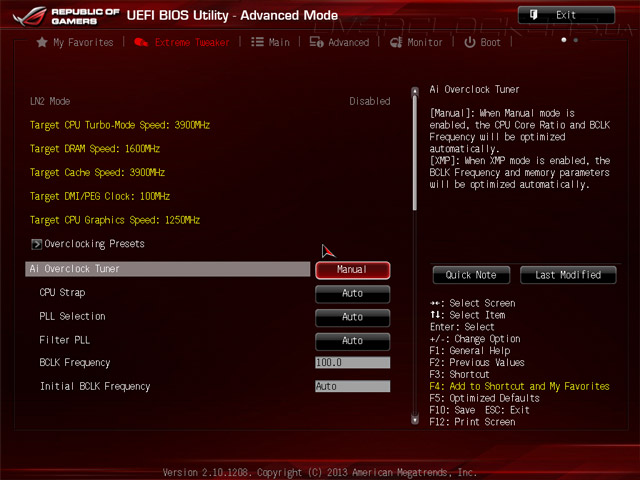

По большому счету, режим EZ Mode предлагает набор настроек, которых достаточно для первичной конфигурации системной платы. Но не для этого покупают модели из серии Republic of Gamers, стихия которых — работа в режиме разгона, возможном при использовании расширенного режима UEFI Setup — Advanced Mode. В разделе Extreme Tweaker отображаются текущий режим работы центрального процессора и модулей ОЗУ, а также сосредоточены все основные параметры быстродействия. Среди них регулировка базовой частоты, задание параметра CPU Strap, позволяющего поднять BCLK со штатных 100 МГц до 125 МГц, 167 МГц или 250 МГц, а также опции PLL Selection и Filter PLL, регулировкой которых достигаются максимальные значения опорной частоты.

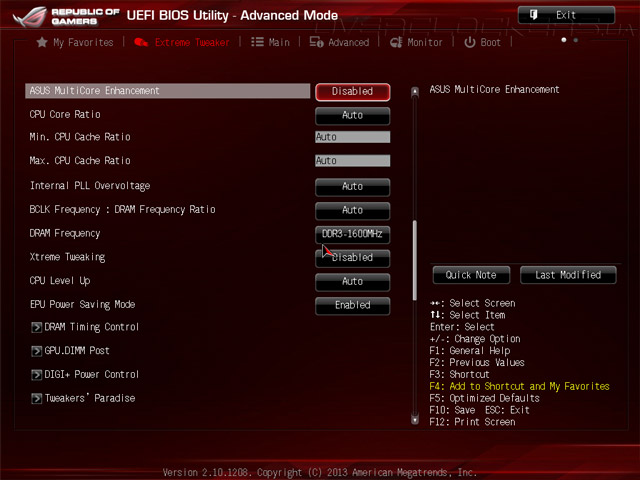

Параметр ASUS MultiCore Enhancement корректирует работу технологии Intel Turbo Boost, повышая производительность в многопоточных приложениях, а для разгона в ручном режиме доступно управление множителями вычислительных ядер и Uncore-части процессора. Включение опции Internal PLL Overvoltage должно повышать стабильность в разгоне с применением жидкого азота.

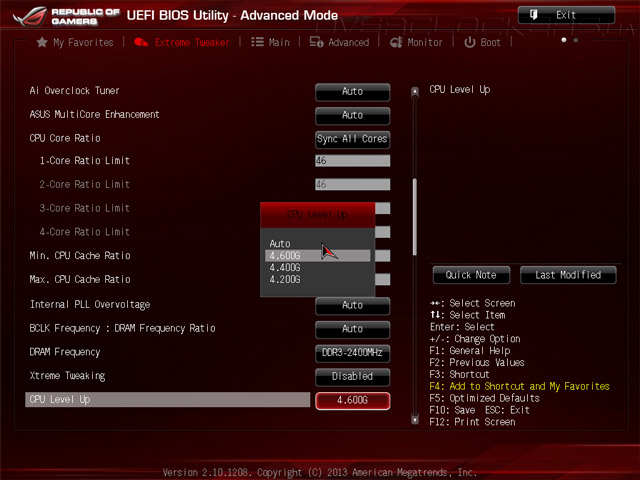

В разделе Extreme Tweaking включается режим энергосбережения EPU Power Saving mode и запускается функция автоматического разгона CPU Level Up, которая предлагает выбрать один из трех профилей быстродействия.

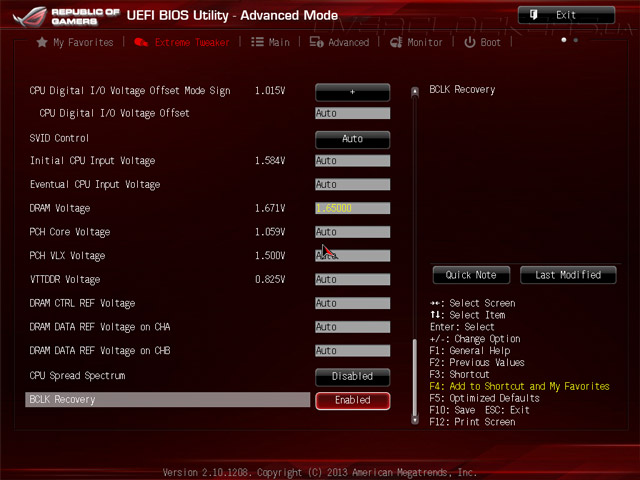

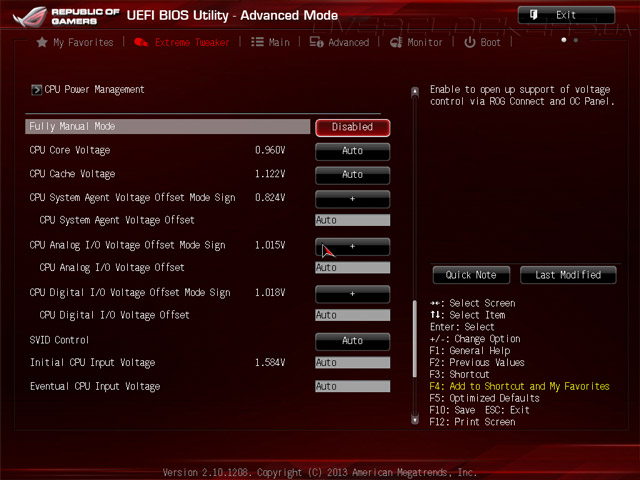

Возможности прошивки Maximus VI Gene по управлению напряжениями, как и подобает продукту из серии ROG, находятся на самом высоком уровне.

Перечень, диапазоны и шаг регулировок параметров представлены в следующей таблице:

CPU PLL Voltage, DRAM Voltage, NB Voltage Control — что это за параметры в биосе?

Приветствую. Разгонять процессор/оперативку нужно грамотно: осторожно повышать напряжение, следить за температурой, уметь тестировать систему LinX, мониторить показатели AIDA64.

Немаловажно знать значение многих параметров в биосе для максимально эффективного и безопасного разгона.

CPU PLL Voltage — что это такое?

Напряжение питания системы Phase Locked Loop (PLL) или по-русски система фазовой авто-подстройки частоты (ФАПЧ), которая необходима только для повышения стабильности работы разогнанных процессоров. Незначительное повышение значения может улучшить стабильность разгона, иногда — ухудшить. В большинстве случаев — достаточно минимальной напруги либо авторежим. Хотя некоторые задирают напругу, один юзер аж до 1.95v выставил.. как понимаете — на свой страх и риск.

1. Выбор значение например может быть [Auto] [1.50V] [1.60V] [1.70V] [1.80V]. Значение по умолчанию зависит от модели материнки.
2. CPU PLL Voltage можно использовать тогда, когда исчерпаны возможности по вольтажу процессора (CPU Voltage).
3. Если указываете в CPU PLL Voltage авто, тогда в Internal PLL Overdrive также нужно устанавливать авто (если такая опция вообще присутствует).

Параметр в биосе материнки AsRock:

На скриншоте выше значение увеличено.

DRAM Voltage — что это такое?

Указывается напряжение модулей оперативки. Обычным планкам необходимо штатных 1.5 В либо режим Auto. Данная опция также может называться DIMM Voltage, VDIMM, Memory Voltage, зависит от модели материнки.

1. Параметр обычно изменяют при разгоне — соответственно чем напруга выше, тем выше частота. Для достижения стабильности поднимать напряжение нужно минимальными шагами.
2. В некоторых биосах чтобы увидеть DRAM Voltage нужно выставить Manual в Ai Overclocking.
3. Напряжение DRAM Voltage можно посмотреть утилитой AIDA64, однако программный способ — не самый надежный.
4. Режим авто выставляет напругу, указанную в Serial Presence Detect (SPD) — специальная флеш-память, стоящая на каждой планке оперативки, содержащая штатные параметры работы, а также служебную информацию (например дата выпуска).

Опция в биосе Asus:

NB Voltage Control — что это такое?

Отвечает за напряжение северного моста (чип на плате, часто охлаждается специальным радиатором). Возможные значения: Low, Middle, High, Highest (Низкое, Среднее, Высокое, Высочайшее напряжение). NB расшифровывается как North Bridge.

На заметку: шина FSB жестко привязана к NB Voltage.

1. Например на материнке Asus значения могут быть от 1.10000 до 1.25000 В с шагом 0.00625 В.
2. На одном форуме найдена информация, что NB Voltage Control меняет напругу на контроллере памяти в самом процессоре. Почему не северный мост? Контроллер памяти в севером мосту, который присутствовал на платах старого образца (например 775-тый сокет). В новых платах, например 1155, 1150 сокет и новее — контроллер памяти перенесен уже в сам процессор. Возможно я ошибаюсь, но понятие северный мост вообще исчезло, теперь его функциональность встроили в процессор.
3. Не стоит путать параметры CPU NB VID Control и NB Voltage Control, первый отвечает за напругу, подаваемую на контроллер памяти, второй — за напругу северного моста.

Опция NB Voltage Control в биосе:

Повторюсь — диапазон значений зависит от конкретной материнской платы.

Заключение

Мы рассмотрели некоторые параметры разгона.

Помните, разгоняя железо вы теоритически уменьшаете срок службы. Поэтому: при разгоне нужен качественный блок питания (советую Seasonic, FPS), водяное охлаждение, не помешают дополнительный кулер на цепях питания процессора (мосфеты, дроссели).

Добавить комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Thread: ASUS Rampage IV Extreme — UEFI Guide for Overclocking

Thread Tools

Search Thread

• Linear Mode
• Switch to Hybrid Mode
• Switch to Threaded Mode

ASUS Rampage IV Extreme — UEFI Guide for Overclocking

The ROG team have put an extensive amount of work into UEFI for the R4E. Most of the settings will not need manual adjustment at all unless you are chasing every last MHz from your system. This guide will focus on the meaning of most of the important settings and offer some insight as to when adjustments can help. We will follow up with a quick setup guide for beginners also.

Upon entering UEFI BIOS, we navigate to the AI Tweaker menu:

Load Normal/Gamers/Extreme OC Profile: Each of these settings contains a pre-set that sets system bus frequencies and voltages for a quick starting point if you’re new to overclocking. The Normal profile will overclock your CPU to 4.375 GHz, the Gamer profile to 4.7 GHz. The Extreme profiles are for users that are utilizing Sub-zero cooling or chilled watercooling as both will set processor frequency at around 4.9GHz. With all of these profiles, active cooling of the onboard heatsinks is required.

Ai Overclock Tuner: Options are Auto, Manual and X.M.P.
Auto: This is the default setting, and needs to be changed to Manual if you wish to change BCLK (BCLK is the base reference frequency from which processor and other system bus frequencies are derived).

X.M.P: Extreme memory profile, use this option if you have Sandy Bridge qualified XMP memory. X.M.P. profiles contain pre-sets for system buses and in some cases voltages. If the specified speed of the DIMMs is greater than the supported memory frequency of the platform, a platform specific X.M.P. profile option becomes mandatory because processor core and memory controller voltage requirements vary from architecture to architecture. High-speed enthusiast memory kits manufactured before the inception of the Sandybridge platform may not contain the necessary/adequate voltage offset settings for the system to be completely stable. In such instances, manual adjustments of memory controller voltage and memory timings may be necessary.

Selecting the X.M.P setting opens up options for X.M.P profile selection (the kit may contain more than one X.M.P profile), and also opens up the BCLK option for changing system bus frequency. Note that memory operating frequency and maximum CPU operating frequency are shown towards the top of the Ai Tweaker menu, while memory timings and voltage are displayed next to the XMP profile selection box.

CPU Level Up: Allows us to select a pre-set profile that contains voltage and bus adjustments to apply a mild overclock to the system. Use this setting if you do not wish to overclock the system manually.

BCLK Frequency: This function becomes available if X.M.P or Ai Overclock Tuner “Manual” are selected. The base BCLK frequency is 100MHz. The CPU core frequency is derived via multiplication with the Turbo Ratio setting (final frequency is displayed at the top-left of the Ai Tweaker menu).
Bear in mind that the adjustment margin for this setting is not large — most processors have a range of 7 MHz +/- the base frequency. For example, if using a CPU Strap setting of 100MHz, then the approximate maximum BCLK for some CPUs is 107.0 MHz. If using the 125 MHz strap, then we’d expect a maximum in the 130 BCLK range.

CPU Strap: This setting multiplies BCLK to increase CPU frequency asynchronously from all other bus frequencies giving us more granularity to maximise processor and memory overclocking. Available settings are 100, 125, 166 and 250 MHz. For most CPUs the usable “straps” are 100 and 125 only. If using 166, try starting at 155 and see if the board will POST. If not, then you are likely limited to using 100 and 125 only.

Clockgen Full Reset: Re-initializes the on-board clock generator when bus frequencies or multipliers are changed. A setting of Enabled is recommended for all normal syste use. Disable only to experiment with memory stability when making changes to BCLK.

Turbo Ratio: Options are “Auto”, “By All Cores” and “By Per Core”. A description of these settings is provided in the right-hand column of the UEFI BIOS and can be seen when the Turbo Ratio setting is selected. Note that if overclocking past 4.5GHz, it can be beneficial to turn disable the Anti Surge Support setting in the Monitor section of UEFI to prevent power shut-off due to Super IO polling.

By All Cores: This sets the CPU core frequency multiplier; multiplied by BCLK to give the target CPU frequency (under full load conditions if SpeedStep is active). “Auto”: Stock CPU multiplier Ratio used. Manual numerical entry of the desired Turbo Ratio is accepted.

Per Core: Allows setting the maximum Turbo multiplier of each physical processor core.
The available multiplier range is limited by both processor model and the ability of each CPU.

Оптимизируем Skylake: руководство Hardwareluxx

Страница 4: Энергопотребление: снижение напряжения компонентов

Выше мы рассматривали возможности экономии энергии без снижения напряжения. Теперь мы попытаемся уменьшить напряжения до минимума, сохраняя при этом стабильную работу системы.

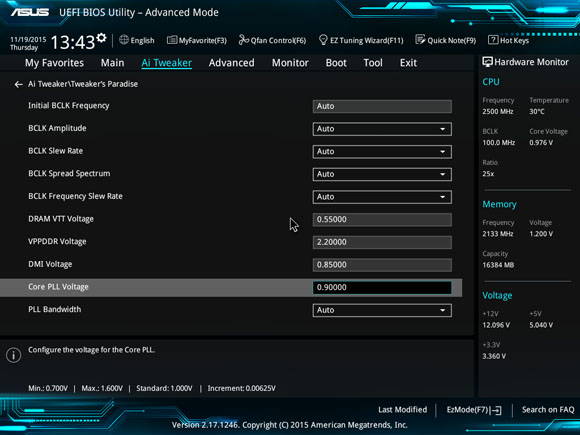

Мы будем использовать пункт «Tweaker’s Paradise» в меню AI Tweaker, который наверняка встречается только на материнских платах ASUS.

Здесь можно регулировать различные напряжения, которые нам не так важны: DRAM VTT, VPPDDR, DMI, Core PLL – все они не потребуются при умеренном разгоне, да и на большинстве материнских плат их изменять нельзя. Но у ASUS такая возможность есть, снижение напряжений позволило сэкономить всего 0,1 Вт в режиме бездействия и 0,3 Вт под нагрузкой.

Pch voltage что это

6664 дней борьбы со стандартами

ОГЛАВЛЕНИЕ:

Материнская плата попала на тестирование с версией BIOS F012. Необходимая для успешного разгона процессоров с разблокированным множителем опция «Internal PLL overvoltage» была добавлена начиная с версии F103, поэтому перед началом тестирования было решено сразу обновить BIOS.

Имеющиеся в архивах программы для обновления AMI BIOS под DOS отказались работать с EFI. Зато на диске в комплекте с материнской платой обнаружились две программы, работающие в среде Windows — Tseries BIOS Update и T AMI EFI BIOS Update. Важно их не перепутать, так как если на материснкой плате с EFI BIOS воспользоватся прощивальщиком для старого формата, то после такого «обновления» и последующей перезагрузки материнская плата откажется стартовать. Именно это и произошло в результате спешки и нежелания тратить время на поиски и загрузку версии AMI Firmware Update Utility (APTIO) for DOS (AFUDOS.exe) c поддержкой EMI.

Для восстановления пришлось воспользоватся вторым (все еще рабочим) экземпляром Biostar TP67XE и плоскогубцами для смены микросхемы SPI-Flash (EON EN25Q32A) «налету». Сначала с флэшки загружался DOS, затем BIOS менялся на запорченный и запускался AFUDOS v2.31 для его прошивки. Все закончилось благополучно и BIOS был обновлен до версии F103. Тем временем была выпущена более новая версия F121, в которой сменили фоновое оформление и добавили возможность сохранения настроек в профили, так что тестирование проводилось уже на ней.

Кому интересны только настройки BIOS для разгона (частоты, тайминги, напряжения) — можете сразу пререходить в конец раздела.

Первый раздел — Main. Здесь можно узнать текущую версию BIOS, количество установленной памяти, выбрать язык и установить дату/время.

Второй раздел — Advanced. Здась собраны настройки устройств PCI-E и USB, событий ACPI, процессора, SATA-контроллера, настройки LPCIO ITE IT8728, управление вентиляторами и мониторинг температур/напряжений.

PCI Subsystem Settings — настройки для устройств PCI и PCI-E:

ACPI Settings/Wake Up Event Control — настройка событий для пробуждения компьютера:

CPU Configuration — включение/выключение ядер процессора и различных технологий:

SATA Configuration — настройки встроенного в чипсет SATA-контроллера:

USB Configuration — настройки для устройств, подключающихся к портам USB:

SMART FAN Control — настройки для работы вентилятора, подключенного к разъёму CPU_FAN:

Super IO Configuration — настройки портов COM и CIR:

PC Health Status — мониторинг температуры процессора и материнской платы, оборотов вентиляторов, напряжений на процессоре (Vcore, VCC_SA, VCC_IO), памяти и P67 PCH:

Опция Shutdown Temperature позволяет включить защиту от перегрева, с порогом отключения при температуре от 70°C до 90°C:

Третий раздел Chipset содержит настройки интегрированных контроллеров, а также северного (Sandy Bridge) и южного (P67 PCH) мостов.

North Bridge Settings:

South Bridge Settings:

Onboard PCI-E Devices:

Четвертый раздел Boot предназначен для выбора очередности устройств для загрузки операционной системы, управлением полноэкранной заставкой, настройки клавиши Num Lock и задержки при старте для ожиданиянажатия Del или F8.

Пятый раздел — Security. В нем можно установить пароли администратора и пользователя:

Шестой раздел O.N.E. самый большой. Именно в нём собраны все настройки для разгона:

Остановимся подробнее на некоторых из них:

• CPU Ratio — изменение множителя процессора от 16 до 100 с шагом 1;
• CPU Base Clock — изменение базовой частоты от 100.0 МГц до 300.0 МГц с шагом 0.1 МГц;
• CPU Core Current Max — установка верхнего предела по току на напряжении Vcore от 120A до 180A с шагом 1A;
• Power Limit 1 Value — установка верхнего предела энергопотребления (долговременное) от 0 до 500W;
• Power Limit 2 Value — установка верхнего предела энергопотребления (кратковременное) от 0 до 500W;
• Internal PLL Voltage Override — включение этой опции позволяет разгонять процессоры с разблокированным множителем выше 5 ГГц;
• DDR3 DRAM Multiplier — установка множителя частоты памяти от DDR3-1066 до DDR3-2133 (1:4. 1:8);
• Phase Control — устравление количеством задействованных фаз;
• PWM Work frequency — установка частоты переключения контроллера напряжения Vcore.

Тайминги памяти можно устанавливать в следующих интервалах:
