Как собрать полноценный карманный компьютер на Raspberry Pi за 5000 рублей

А вы знали, что с помощью Raspberry Pi и нескольких мелочей с Аликэкспресс можно сделать полнофункциональный карманный компьютер размером с Nintendo DS? Его можно использовать для интернета, игр, просмотра видео, прослушивания музыки, а при необходимости — добавить видео выход и подключать компьютер к внешнему монитору.

Сенсорный дисплей 3.5 дюйма
Аккумулятор не менее 1000 мАч
2 бокса для жестких дисков
Понижающий преобразователь с 5В до 3.3В
Миниатюрный кнопочный переключатель
Опционально видео/аудио выход
Full Linux OS (Raspbian, с оконным менеджером i3)

Стоимость проекта: примерно $90 или 5000 рублей

В первую очередь нужно удалить некоторые компоненты Raspberry Pi, чтобы сделать ее настолько тонкой, насколько это возможно. Например, можно избавиться от двух USB-разъемов, сетевого адаптера, вывода GPIO, двух разъемов для камер, композитного аудио/видео порта и HDMI. Для этого понадобится паяльник, а еще могут пригодиться мини-ножовка и ножницы. Главное — действовать очень аккуратно, чтобы не повредить и не поцарапать важные компоненты платы. После этого с помощью паяльника стоит удалить штырьки платы PiTFT, это позволит добиться минимальной толщины платы.

После этого нужно подключить провода к портам USB, Ethernet и аудио/видео выходу.

На следующем этапе нужно модифицировать клавиатуру таким образом, чтобы она получала питание от Raspberry Pi, а не собственного аккумулятора. Это также позволит уменьшить размер комплектующих.

Перед подключением красного и черного провода аккумулятора к плате стоит добавить промежуточное звено в виде понижающего преобразователя с 5В до 3.3В. А еще к цепи питания нужно добавить крошечный кнопочный переключатель для включения и отключения экрана.

Теперь нужно подготовить корпус. Для этого можно использовать два кейса для 2,5-дюймовых жестких дисков — они очень дешевые и в изобилии представлены на различных торговых площадках. В боксах нужно сделать отверстия для клавиатуры, экрана и портов, две половинки скрепить шарниром и сделать между ними отверстия для проводов. Поместите комплектующие в корпус и проведите провода между нижней и верхней половинками. Убедитесь, что два провода от аккумулятора находятся в разных отверстиях, чтобы свести к минимуму риск короткого замыкания при повреждении кабеля.

После подключения всех компонентов к плате Raspberry Pi получится очень много проводов, которые идут от дисплея, клавиатуры, питания и разъемов. На первый взгляд это кажется запутанным, но на самом деле ничего сложного нет — в основном мы просто заменили находившиеся на плате Raspberry Pi компоненты на отдельные ради уменьшения размера начинки компьютера. Остается спаять все провода, закрыть корпус и включить компьютер.

10 интересных проектов для легендарного Raspberry Pi

Десять способов заставить одноплатный компьютер Raspberry Pi, столь популярный среди программистов, работать на пределе своих возможностей

Raspberry Pi — доступные, одноплатные компьютеры размером с банковскую карту, вдохновляющие начинающих программистов по всему миру.

Изначально созданный с целью обучения студентов программированию, впоследствии этот компьютер обрёл свою популярность среди программистов, которые ищут более компактное по размеру устройство для работы. Из-за большой вычислительной мощности данного компьютера, с его помощью можно создавать весьма интересные и сложные проекты.

С помощью этого крошечного компьютера, вы сможете автоматизировать процессы в вашем доме, создавать свои собственные устройства, и, возможно, даже сэкономить деньги (если вы вдруг почувствуете потребность купить двенадцать новых Raspberry Pi).

Ниже — десять способов заставить работать ваш Raspberry Pi на пределе своих возможностей. Активные ссылки на пошаговые инструкции в заголовках.

Разгоняйте свое устройство

Обычно разгон – это процесс, с помощью которого компьютер может работать быстрее и мощнее, чем рекомендовано производителем, и следовательно, делать это не рекомендуется. Но компания Raspberry Pi знает своих пользователей слишком хорошо, чтобы запретить это, и даже предлагает все возможные способы, чтобы сделать это без аннулирования гарантии.

Синхронизируйте музыку и рождественские огни

Блогер, известный под ником Chivalry Timbers, запрограммировал свой Raspberry Pi для синхронизации MIDI музыки и рождественских огней. Он нашёл связующее звено между этими процессами, но с общим форматом mp3 музыки. Руководство пользователя включает в себя все, что нужно для создания проекта, плюс вам потребуется 15 метров электрического провода.

Контролируйте датчик влажности и температуры

Инженер-исследователь BBC Research and Development Крис Баум придумал еще один способ применения возможностей Raspberry Pi. Помимо своей основной сферы деятельности, Крис большой любитель домашнего пивоварения и заметил, что довольно проблематично выдерживать нужную температуру в емкостях для брожения сусла и самого пивоварения, когда в доме отсутствует термостат. Находчивый британец решил проблему, связав свою Raspberry Pi с датчиком DHT11, стоимостью всего $2. Теперь, даже когда Криса нет дома, он может проверить точную температуру и влажность в комнате, а также в емкостях с помощью интернета, хотя, к сожалению, контролировать эти параметры пока невозможно.

Управляйте портативной метеостанцией

Зачем останавливаться на влажности и температуре? Руководство для вашего Pi представит всю необходимую информацию для программирования устройства для записи метеоданных: от осадков до скорости ветра и прогноза погоды Maplin. Так же представляется возможным запрограммировать компьютер на автоматическое обновление веб-сайтов с погодными условиями. Сочетая науку и технологию, можно сделать идеальный школьный проект.

Сделайте цифровую фоторамку

Вместо покупки дорогой цифровой фоторамки в вашем местном магазине электроники, с помощью Raspberry Pi, вы можете сделать это самостоятельно за половину стоимости. Рамка представляет собой медиа-панель под управлением Raspberry Pi и отображает не только фотографии, но и фильмы, музыкальные произведения и прогноз погоды. Бесспорным плюсом этого девайса является то, что, по словам автора проекта Энди Джаг, настройка подобной рамки займёт всего пару часов.

Создайте игровую консоль

Во-первых, существует один нюанс: довольно незаконно копировать лицензионные игры — и разработчики, такие как Activision, примут этот факт не очень радушно. Но все же Raspberry Pi можно легко превратить в игровую консоль или карманный компьютер. Самый простой способ — загрузить эмуляторы игр на SD-карту и подключить USB-контроллеры.

Постройте мобильного робота

Обычно, попытка попробовать себя в робототехнике может потребовать больших денежных инвестиций. Но с Raspberry Pi, вы можете создать своего собственного робота с дистанционным управлением за $ 150 или меньше. Linux User предлагает подробные руководства для строительства робота. Написав программу на языке Python, вы сможете контролировать робота с любого подключенного к сети устройства. Внешний вид робота будет полностью зависеть от вашей фантазии а также финансовых возможностей.

Не хотите использовать Linux? Instructables предлагает учебники для строительства робота, управляемого Pi в Python и в ROS (Роботизированная операционная система).

Управляйте домашней системой автоматизации

При совмещении Raspberry Pi, Arduino и программы Node.js, у вас появляется эффективный способ управления и контроля любого устройства в вашем доме, которое работает от сети переменного тока. Вы можете по команде включать и выключать ваш телевизор или свет. Если вы хотите получить более продвинутый набор возможностей автоматизации, вы можете настроить Pi, чтобы включать и выключать свет с помощью термодатчика в помещении.

Соберите цифровой фотоаппарат

Создать свою собственную цифровую камеру с сенсорным экраном за $126, вы сможете, иcпользуя только четыре средства (включая ваш Pi). Поможет в этом видео-учебник Фила Берджесса на Adafruit.

Сенсорный планшет своими руками

Хотите удивить своих знакомых, уже давно набившими вам оскомину своими iPad? Вы можете построить собственный сенсорный планшет Raspberry Pi, отвечающий вашим личным требованиям! Андре Хичмен написал полный учебник для создания данного планшета с сенсорным экраном Chalkboard Electronics. Удивительно, но представлено только семь шагов для создания устройства, хотя, если быть справедливым, в результате «планшет» Хичмена не совсем портативный, он «украшен» большим количеством оборванных проводов и свободно болтающихся деталей. На фото более удачный пример исполнения «таблетки» от Майкла Кастора.

Занимательная робототехника

Raspberry Pi — что за фрукт?

Мы открываем еще одно направление нашего проекта — Raspberry Pi. Этот одноплатный компьютер, первая версия которого была представлена в 2011 г., набирает обороты и его популярность превзошла все ожидания. Сегодня попробуем разобраться, что такое Raspberry Pi и одноплатные компьютеры вообще, зачем они нужны, в чем их преимущества по сравнению с традиционными компьютерами, что нужно, чтобы начать работать с Raspberry Pi и где купить Raspberry Pi. А дальше вас ждет серия уроков по Raspberry Pi для начинающих и интересные идеи по использованию устройства в роботах и робототехнике.

Raspberry Pi – одноплатный компьютер, то есть различные части компьютера, которые обычно располагаются на отдельных платах, здесь представлены на одной.

Первый проект будущей Raspberry Pi был представлен в 2011 г., промышленное производство началось в 2012 г. В названии продукта объединены Raspberry — малина и Pi — число Пи. Изображение малины стало логотипом проекта.

Изначально проект создавался как образовательный, Raspberry Pi отлично подходит для изучения основ электроники — все видно, доступно и цена не велика. На сайте проекта присутствует весомый образовательный раздел с подробными инструкциями и методиками. Raspberry Pi Foundation постоянно акцентирует внимание на обучающих возможностях компьютера, в их официальном твиттере вы найдете огромное множество юных счастливых обладателей устройства и их достижения.

Для чего нужны одноплатные компьютеры?

Одноплатные компьютеры обычно небольшого размера, энергоэффективны и имеют относительно небольшую стоимость. Все это относится и к Raspberry Pi. Многие пользователи используют Raspberry Pi как сервер, ведь она потребляет мало энергии и совершенно бесшумна. Благодаря небольшому размеру ее можно встроить в различные корпусы и использовать, например, как мозг для робота. Поэтому проект «Занимательная робототехника» и обратился к рассмотрению этого устройства. В целом с Raspberry Pi можно сделать основную массу всего того, что вы делаете на обычном настольном компьютере, но с некоторой спецификой, в основном связанной с несовместимостью со многими операционными системами.

Выглядит Raspberry Pi так, размер платы схож с кредитной картой:

Плата Raspberry Pi

RaspberryPi – один из немногих продуктов в своей нише, основная масса других одноплатных компьютеров напоминает Arduino. Среди прочих одноплатных компьютеров Raspberry Pi выделяется и наличием масштабного сообщества, где вы сможете найти ответы на самые каверзные вопросы и найдете аудиторию, чтобы поделиться своими идеями и разработками.

Сегодня Raspberry Pi популярен не только в обучении, но и среди взрослых и вполне серьезных дяденек, которые создают иногда такие вот безумные проекты — всего каких-то 64 Raspberry Pi, немного LEGO-деталей и супер-компьютер готов!

Немного технических деталей Raspberry Pi

Размеры Raspberry Pi : 85,6x56x21 мм, вес 45 г.

RaspberryPi выпускается в двух версиях — A и B. Версия В на сегодняшний день более популярна.

Сравнение версий и основные характеристики Raspberry Pi :

  • Процессор ARM11,Broadcom BCM2835,700 МГц;
  • Оперативная память — 256 Мб у А, 512 Мб у В;
  • USB входы/выходы — 1 у А, 2 у В;
  • SD вход ;
  • RCA выход (“тюльпан”);
  • HDMI выход;
  • Ethernet вход/выход — есть только у В;
  • Audio выход;
  • GPIO контакты.

Как видно, Raspberry Pi имеет только оперативную память. В качестве постоянной памяти предполагается использование SD-карт.

Стоимость и где купить Raspberry Pi?

Рекомендованная цена производителя для версии A — $25, B — $35 + налоги и доставка. Выходит дороговато.

Официальный дилер и некоторые другие интернет-магазины в России продают модель B в районе 2300-2500 рублей + доставка.

Самый экономичный способ купить Raspberry Pi в России — это по-прежнему крупные китайские интернет-магазины (я сам делаю именно так).

По состоянию на момент написания статьи модель B на сайте AliExpress стоит $44 , на DealExtreme — $49. И там, и там бесплатная доставка. Если нет времени ждать посылку из Китая — рекомендуем интернет-магазины Амперку и DESSY.

Цены этих магазинов постоянно меняются, появляются какие-то скидки и спецпредложения. Сам я заказывал на DealExtreme недавно за $54 и тогда это было лучшее предложение. Поэтому, если вы раздумываете о покупке, то текущий вариант на AliExpress очень выгодный.

Что касается работы почты и таможни, то от заказа до получения в этот раз у меня прошло чуть меньше месяца. Предыдущие посылки из Китая приходили недели за три. Т.е. сроки вполне адекватные.

Плата была упакована в картонную фиременную коробку, интернет-магазин дополнительно упаковывает в противоударный пакет, поэтому поломаться в дороге ничего не должно.

Что еще нужно для начала работы с Raspberry Pi?

Чтобы начать работу с Raspberry Pi помимо самой платы вам понадобиться:

  • SD-карта, с которой вы загрузите операционную систему; производитель рекомендует использовать карту от 8 до 32 Gb, реально работают и на меньших картах;
  • монитор или телевизор с разъемами HDMI, DVI или RCA («тюльпан») (VGA не подходит), и, соответственно, кабель HDMI-HDMI, HDMI-DVI или RCA-RCA;
  • USB-клавиатура;
  • USB-мышь.

Я подключил Raspberry Pi к 24-дюймовому телевизору, выглядит это так (сама Raspberry Pi выделена овалом):

Raspberry Pi, подключенная к телевизору

Raspberry Pi поставляется без ОС, ее нужно скачать с сайта производителя и загрузить на SD, что мы опишем подробнее в следующей статье. Так же продаются SD-карты с уже закачанной туда ОС. Я особого смысла в этом не вижу.

Рекомендуемая ОС – Raspbian – основана на Debian, дистрибутиве Linux. Эта ОС имеет некоторые предустановленные программы. Другое программное обеспечение для Raspberry Pi можно скачивать из PiStore (как на Android из GooglePlay) — часть программ платна, часть бесплатна.

К плате также можно дополнительно купить камеру и экран от производителя платы со специальным разъемом. Через провода «папа-мама» можно соединять плату с Breadboard и подключать наушники или колонки со StereoJack 3.5 mm и т.п., а также можно использовать всевозможные USB-устройства.

В следующем уроке рассмотрим устройство Raspberry Pi, разберемся, как установить операционную систему Raspbian, подключить, включить и выключить Raspberry Pi.

Самый дешевый способ купить Raspberry Pi в России — китайские интернет-магазины AliExpress и DealExtreme . Если нет времени ждать посылку из Китая, Raspberry Pi купить можно в интернет-магазине Амперка. Также можно купить образовательный набор с Raspberry Pi.

Как сделать медиаплеер на основе Raspberry Pi 3. Собираем устройство и устанавливаем ПО

Что?: Raspberry Pi 3 — новое поколение попурярного микрокомпьютера
Где?: На Gearbest — около $38 на распродаже
Дополнительно
: Платы расширения, аксессуары и датчики для этой платформы — на Gearbest

Семейство недорогих компактных одноплатных компьютеров Raspberry Pi появилось на рынке в несколько лет назад и с тех пор завоевало признание энтузиастов DIY по всему миру. В начале этого года было объявлено, что суммарные продажи превысили восемь миллионов устройств, а число публикаций о них в сети Интернет не поддается подсчету. Так что данная статья в определенном смысле представляет собой еще одну «каплю в море».

Тем не менее, рассказать о собственном опыте работы с новой версией микроПК все-таки хочется. Надеемся, что этот материал будет полезен тем читателям, которые пока незнакомы с этой платформой. Дополнительную информацию можно найти на официальном сайте, различных ресурсах для разработчиков и сайтах, посвященных проектам DIY (например, этом).

Версия Raspberry Pi 3, последняя из «полноразмерных», была анонсирована в начале этого года. Она сохранила основные черты своей предшественницы, включая размеры платы, интерфейсы, число и расположение портов ввода-вывода. Так что с ней будут совместимы разработанные ранее для Raspberry Pi 2 корпуса, дисплеи, камеры, платы расширения и другие компоненты.

Комплект поставки традиционно минимальный – в картонной коробке идет только плата в антистатическом пакете и пара бумажек. Так что для запуска устройства вам потребуются некоторые дополнительные элементы, в частности блок питания с выходом microUSB и параметрами 5 В 2 А, карта памяти формата microSD, монитор и клавиатура.

Внешний вид платы не изменился. Без внимательного рассмотрения отличить ее от предшественницы непросто, если не знать, в какой угол смотреть. Размеры платы составляют 5,6×8,5 см (формат «кретитка»), а максимальная высота определяется двойными портами USB (немногим менее 2 см). На лицевой стороне мы видим главный процессор, чип контроллера Ethernet и USB-хаба, основные слоты и порты. С обратной стороны платы находится чип оперативной памяти и слот для карт памяти.

Ключевым отличием от предшественника является использованная SoC – теперь это 64-х битный четырехядерный чип BCM2837, ядра которого имеют архитектуру ARM Cortex-A53 и работают на штатной частоте 1,2 ГГц (в стандартном дистрибутиве ОС частота снижается до 600 МГц при отсутствии нагрузки). В случае работы с высокой нагрузкой, рекомендуется установить на него радиатор, который часто продается в комплекте с корпусом и блоком питания. В процессоре находится и графический контроллер, который поддерживает API OpenGL ES 2.0 и может декодировать популярные форматы видео (в частности H.264, но не H.265). Второе, тоже достаточно актуальное на наш взгляд, обновление – интеграция на плату контроллеров Wi-Fi (одна антенна, 2,4 ГГц, 802.11b/g/n, до 150 Мбит/с) и Bluetooth 4.1. Наличие встроенного контроллера беспроводной сети позволяет более удобно реализовать сценарии с сетевым подключением, например минисервера автоматизации. С другой стороны, использование компактной антенны (без возможности штатно установить другую, внешнюю) явно не способствует высокой скорости и дальности работы.

Объем оперативной памяти не изменился и все также составляет 1 ГБ. Программное обеспечение нужно записывать на карту памяти, собственного флэша здесь нет. Компьютер имеет выход HDMI (поддерживает разрешения до FullHD и даже немного выше), композитный видеовыход и стереоаудиовыход (аудиовхода нет, для его реализации потребуется дополнительное оборудование), четыре порта USB 2.0, 10/100 Мбит/с проводной сетевой контроллер, порт GPIO на 40 контактов (если будете что-то подключать к нему, обратите внимание, что используются уровни 3,3 В), фирменные разъемы для камеры и дисплея и порт microUSB для подачи питания. Выключателя питания в системе нет, как и встроенных часов с собственной резервной батареей. О сравнительной производительности третьей и второй версий компьютера в Интернете представлено очень много информации и, учитывая описанные выше отличия в SoC, вполне ожидаемо, что новое поколение быстрее в связанных с вычислениями на процессоре задачах. С другой стороны, оно более горячее и потребляет больше электроэнергии под нагрузкой, а кардинально нового уровня производительности не обеспечивает. Можно говорить о том, что оба устройства способны решать одни и те же задачи.

Основной ОС для этой платформы является дистрибутив Raspbian, основанный на Debian. Установить его можно с использованием специальной программы NOOBS или просто записав образ операционной системы на карту памяти.

Но конечно продукт совместим с большим числом операционных систем, включая различные варианты Linux (в том числе Gentoo и Ubuntu) и Windows 10 IoT Core. Для решения определенных задач в сети можно найти готовые специализированные проекты дистрибутивов, но никто не мешает вам использовать устройство просто как универсальный многофункциональный компьютер с Linux. Так что найти подходящий для вашего уровня подготовки вариант, скорее всего, не составит труда.

В целом, подобные решения, рассчитаны в основном на сегмент DIY и применение в различных проектах «самоделкиных». Описывать все тысячи, если не сотни тысяч вариантов, нет никакого смысла. Надо отметить, что диапазон здесь очень широкий. Одним пользователям будет комфортно в командной строке Linux, других будет пугать процесс записи готового образа на карту памяти. Поэтому как конкретно будет использоваться микрокомпьютер, будет зависеть в основном от вашего личного опыта, желания «глубоко копать» и, конечно, фантазии.

Начать можно с достаточно простых сценариев, не требующих глубокого знания программирования и большого опыта работы с паяльником. Пожалуй, наиболее популярный вариант использования миникомпьютера, на который стоит обратить внимание, – реализация медиаплеера. Прежде всего, отметим, что такое решение вполне конкурирует с готовыми продуктами по стоимости, удобству и возможностям. Однако есть несколько особенностей, которые стоит учитывать в данном случае. Во-первых, речь идет только о видео с разрешением до FullHD включительно, а кодеки могут быть представлены наиболее распространенным сегодня H.264 (AVC), а также MPEG2 и VC1.

Отметим, что последние два варианта в базовой поставке декодируются только программным образом, а для включения аппаратного декодирования потребуется приобрести специальную лицензию. При этом для MPEG2 мощности процессора вполне достаточно, а вот VC1 в FullHD уже не посмотреть без аппаратного декодера. Ну а с музыкой и фотографиями с точки зрения производительности конечно проблем нет.

Для хранения медиабиблиотеки можно подключить к компьютеру USB-накопители, но сценарий работы с сетевым накопителем представляется более интересным. Скорости (проводной) сети будет достаточно в том числе и на BD-ремуксы.

Из готовых комплектов для медиацентра наиболее известны четыре: OpenELEC, OSMC, Xbian и Rasplex. Первые три ориентированы на работу с популярной HTPC-оболочкой Kodi и в целом с пользовательской точки зрения выглядят одинаково, а третий является расширенной клиентом для сервера Plex версией OpenELEC. Если тема для вас новая – можно познакомиться с возможностями Kodi, установив его как приложение на ваш настольный компьютер или ноутбук.

В отдельную группу можно выделить проекты, ориентированные на качественное воспроизведение музыки решения. С программной точки зрения, они обычно состоят из серверной части на микрокомпьютере и клиенте для управления им на мобильном устройстве или в браузере. При этом непосредственно для вывода звука применяются специализированные карты расширения или DAC, обеспечивающие требуемый уровень качества.

Процесс запуска решений для медиацентров максимально упрощен – для OpenELEC и OSMC вы скачиваете готовый образ ОС с сайта и записываете его специальной утилитой на карту памяти (большой объем здесь не нужен, я бы рекомендовал 2 или 4 ГБ Class10), Xbian и Rasplex в дополнение к этому, предлагает и собственную программу для инициализации карты памяти и записи на нее образа ОС.

После этого, вы устанавливаете карту в Raspberry Pi, подключаете HDMI, сеть, клавиатуру и мышку (могут потребоваться на начальном этапе конфигурации) и включаете питание. Далее в зависимости от дистрибутива вам может быть предложен мастер для установки некоторых основных параметров (например, имени компьютера, сетевого подключения и т.п.).

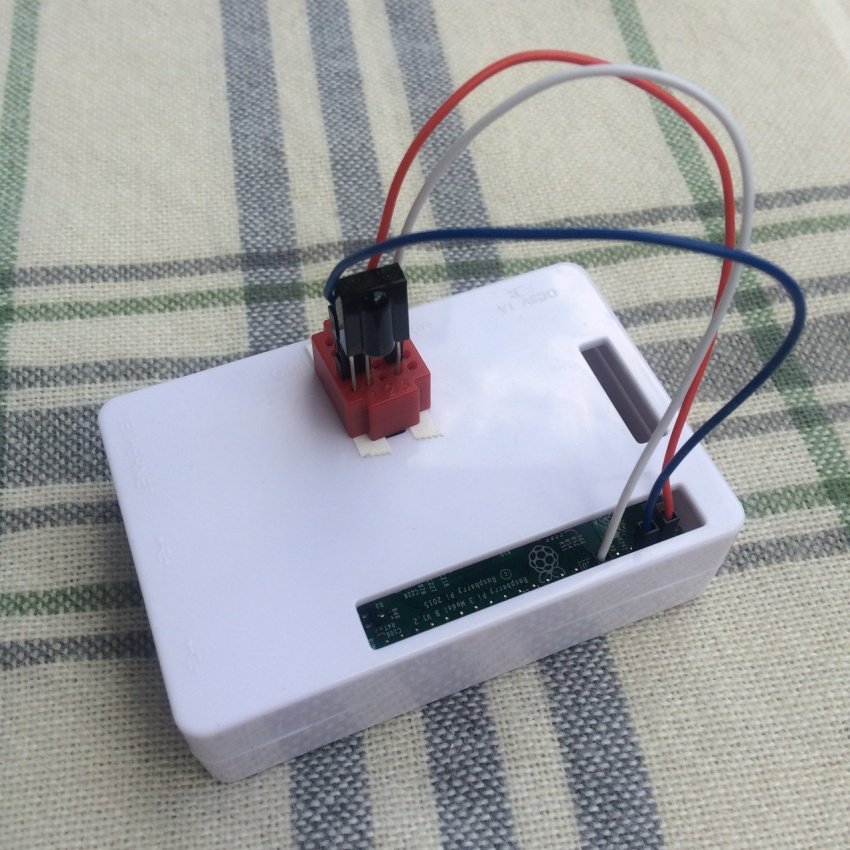

Немаловажным вопросом является способ управления плеером. Здесь есть несколько вариантов, если не считать клавиатуры+мышки, что не очень удобно в данном случае. Во-первых, специальные приложения для смартфонов и планшетов. Во-вторых, для некоторых моделей телевизоров можно попробовать HDMI CEC – управление со штатного пульта ТВ по HDMI. В-третьих, можно собраться с духом и добавить к Raspberry Pi одну деталь – приемник ИК-сигналов на трех проводках – и взять любой стандартный пульт ДУ от бытовой техники. Лично для меня последний способ наиболее удобен.

Даже если вы не дружите с паяльником, ничего сложного в нем нет. Нужно купить специальный чип-приемник (до 100 руб в дорогом магазине в Москве в наличии), три провода и подключить все согласно схеме к микрокомпьютеру. Вот ссылки на несколько материалов по теме: первая, вторая, третья.

С точки аппаратной точки зрения тонкостей здесь две. Первая – выбор модели приемника, а точнее его частоты. Большинство пультов работают с 38 кГц, но встречаются модели на 36 кГц. Учитывая невысокую стоимость чипа, можно начать с первого или купить сразу оба. Что касается конкретных артикулов, то подходят, например, модели TSOP31238 (38 кГц) и TSOP31236 (36 кГц). Еще один вариант – попробовать вытащить чип из какого-нибудь старого оборудования, от которого остался и пульт, но здесь нужно быть уверенным в схеме его подключения и напряжении питания. Как раз второй вопрос – правильное подключение ножек к микрокомпьютеру. На нем самом все достаточно просто – земля, питание 3,3 В и линия данных (большинство проектов работают с GPIO18, особого смысла менять ножку нет). А вот микросхемы приемников могут иметь разное расположение ножек, так что обязательно найдите документацию именно на вашу модель и проверьте. Например, для упомянутых TSOP312xx если смотреть со стороны линзы, то слева направо идут земля, питание, данные.

Следующий этап – программная настройка. Наиболее проста она будет в случае применения популярных моделей пультов, например Microsoft MCE или Xbox/Xbox 360 (последний, кстати, работает на 36 кГц). Для них часто есть готовые конфигурационные файлы. Но при желании вы можете настроить и любой другой пульт, хотя с этим придется повозиться. Сначала надо составить соответствие кодов названиям команд и потом отредактировать конфигурацию медиацентра для сопоставления названий команд действиям в программе. Хороший материал по данному вопросу нашелся по этой ссылке http://www.msldigital.com/pages/support-for-remote. Кроме того, для OSMC настройки ИК-пульта есть прямо в меню основного интерфейса.

При необходимости, вы можете настроить и другие параметры медиацентра, например, способ вывода звуковых дорожек, а также реализовать множество дополнительных сценариев благодаря поддержке плагинов.

Интересные платы расширения для Raspberry Pi

Raspberry Pi – сама по себе интересная и многофункциональная вещь, на базе которой можно реализовать множество проектов.

Но существуют платы расширения, которые делают Raspberry Pi еще более функциональной и расширяют области ее применения.

Краткий обзор-подборку представляющих интерес плат расширения для Raspberry Pi я публикую сегодня на блоге.

Raspberry Pi Sense HAT

Sense HAT – официальная плата расширения от Raspberry Pi Foundation.

Она создана для обучения работе с GPIO и несет на себе:

  • матричный 8×8 дисплей из RGB-светодиодов
  • пятипозиционный джойстик
  • датчик относительной влажности
  • датчик температуры
  • барометр
  • магнитометр
  • акселерометр
  • гироскоп

Sense HAT подойдет для людей с любым уровнем подготовки. Разработчиками выпущена специальная библиотека Python, в которой описаны функции для работы со всеми сенсорами этой платы расширения, а в сети существует множество руководств по практическому использованию этой платы в DIY-проектах.

Самым очевидным DIY-проектом, задействующим Sense HAT, является создание метеостанции. Получаем данные с барометра, датчиков влажности и температуры, используем матричный дисплей для вывода информации исходя из полученных данных.

Освоить работу с GPIO можно и другими способами. Например, купив нужные сенсоры по отдельности, найдя в сети руководства для новичков по программированию на Python и проведя собственные эксперименты. Но использование Sense HAT является наиболее дружелюбным к новичкам методом получения таких знаний и потому отлично подходит для школьников или просто далеких от техники (но интересующихся и желающих познать что-то новое) людей.

Практическое применение: обучение работе с GPIO и Python, создание собственной метеостанции, другие DIY-проекты.

SupTronics X800

SupTronics X800 – модуль для подключения 2,5″ жестких дисков к Raspberry Pi.

Все просто – на плате распаян SATA-интерфейс и отверстия для надежного крепления винтами жесткого диска. Поверх платы закрепляется “малинка”, а сопряжение с самой платой происходит посредством установки компактного переходника с USB-порта модуля на USB-порт “малинки”.

Жесткие диски можно подключать любой емкости. В описании самого модуля сказано, что поддерживаются диски до 1Тб включительно, но используемый в модуле контроллер GL830 не содержит ограничений по емкости используемого накопителя, а уже купившие SupTronics X800 люди подтверждают, что он работает с дисками и на 2-4Тб.

В качестве приятного бонуса – этот же модуль позволяет побороть один из главных недостатков Raspberry Pi – торчащие на две стороны интерфейсы. Согласитесь, неудобно, когда на одном торце “малины” выведены порты USB и Ethernet, а на боку находятся порты HDMI и microUSB для питания. В результате образуется такой неопрятный ежик из проводов. SupTronics X800 дублирует порты HDMI и microUSB таким образом, что они оказываются выведены на тот же торец, где размещены Ethernet и USB-порты.

Отличная штука для перфекционистов, стремящихся к простоте и завершенности.

Практическое применение: создание домашнего сервера или медиаприставки (tv-box) на базе Raspberry Pi.

SupTronics X400

Не секрет, что у Raspberry Pi довольно плохо обстоят дела с выводом звука.

При выводе звука на аналоговый 3,5мм разъем зачастую появляются помехи и дребезг, особенно на высокой громкости. Если звук идет по HDMI, то помех нет. Но в любом случае установленная в “малине” звуковая карта относится к начальному сегменту и не способна удовлетворить ценителей качественного звучания.

Для потребностей большинства пользователей за глаза хватает и такой звуковой карты. Но если хочется задействовать Raspberry Pi в создании продвинутого медиацентра или автомобильной акустической системы, то не обойтись без модуля SupTronics X400.

SupTronics X400 – это высококачественная звуковая карта, подключающаяся к GPIO-интерфейсу “малины”.

На ней установлены:

  • ЦАП Burr-Brown 32 бит/384 кГц (TI PCM5122)
  • Усилитель D-класса (TI TPA3118D2)
  • Усилитель для наушников, отдельный (TI TPA6133A)
  • ИК-приемник
  • Ручка регуляции громкости
  • 2 RCA-выхода для акустики и 3,5мм разъем для наушников
  • Гнездо питания с собственной цепью стабилизации

Выходная мощность составляет 2×20Вт, соотношение сигнал/шум 112дБ, уровень искажений 0,0019%. Вполне аудиофильское решение за не очень большие деньги.

Практическое применение: создание Hi-Fi медиацентра или автомобильного компьютера со встроенной акустической системой на базе Raspberry Pi.

SupTronics X6000

SupTronics X6000 – еще одна звуковая карта от компании SupTronics, специализирующейся на создании качественных модулей для Raspberry Pi.

В отличие от своего младшего собрата (я про X400), SupTronics X6000 может похвастаться уже 4 аналоговыми 3,5мм аудиовыходами для подключения 7.1-канальной акустики, цифровым выходом S/PDIF и поддержкой вывода звука через HDMI-интерфейс.

Пропал ИК-приемник и ручка регуляции звука. Собственный вход для питания с цепью стабилизации остался.

Зато здесь установлено аж 4 ЦАПа ESS Tech Sabre ES9023.

На мой взгляд, X6000 стоит покупать уже более продвинутым ценителям правильного звука, которые понимают что они будут делать с этим модулем. Для нужд обычного домашнего пользователя с запросами чуть выше среднего будет достаточно и модели X400.

Практическое применение: создание Hi-Fi медиацентра, системы “мультирум” или автомобильной акустической системы на базе Raspberry Pi.

Модуль аккумулятора + USB-хаб

Еще один простой и полезный модуль.

На плате установлен аккумулятор на 3800мАч, зарядное устройство для него и USB-хаб на дополнительные 5 портов (четыре обычных USB 2.0 и еще один microUSB OTG).

Питание подается в порт для зарядки аккумулятора, а сама “малинка” запитывается от этого аккумулятора. Учитывая низкое энергопотребление Raspberry Pi, емкости аккумулятора при отключении сетевого источника питания ей хватит надолго.

Практическое применение: создание портативного компьютера на базе Raspberry Pi, другие DIY-проекты, использование в качестве ИБП.

Где купить: GearBest

Модуль GPS

GPS-модуль, совместимый со всей линейкой микрокомпьютеров Raspberry Pi, включая в том числе и Pi Zero.

Обладает низким энергопотреблением и стандартным гнездом под внешнюю антенну. При необходимости идущая в комплекте антенна легко заменяется на любую другую, подходящей мощности и длины.

Практическое применение: создание автомобильного компьютера на базе Raspberry Pi, другие DIY-проекты.

Модуль для подключения VGA-монитора

И еще один функциональный модуль, который просто добавляет VGA-порт на Raspberry Pi.

VGA – устаревший стандарт. Купить с рук монитор с VGA-выходом сегодня можно за символические 500 рублей, а то и вовсе забрать за самовывоз. Но будучи подключенным к Raspberry Pi такой монитор еще может долго и с пользой поработать.

Проблема лишь в том, что на “малине” отсутствует VGA-разъем. И эта проблема решается покупкой дополнительного модуля.

Практическое применение: подключение VGA-монитора к Raspberry Pi

E-Ink дисплей для Raspberry Pi

Все знают, что к Raspberry Pi можно подключать дисплеи. Я даже публиковал статью об этом вскоре после приобретения “малинки”.

Но в данном случае речь идет не про обычный дисплей, а про изготовленный по технологии электронных чернил.

E-Ink дисплей обладает ультранизким энергопотреблением. Он обладает высокой контрастностью, не слепнет на солнце и не нуждается в светодиодной подсветке. Подключается по GPIO и совместим с любой “малиной”.

Возможности E-Ink дисплея ограничиваются только фантазией его владельца. Например, я читал статью о том, как в одном магазине владельцы полностью заменили бумажные ценники на электронные, изготовленные на базе такого дисплея и Raspberry Pi Zero.

Практическое применение: различные DIY-проекты.

Где купить: AliExpress

Вот такая получилась подборка.

Напоминаю, что вводную статью о том, что есть Raspberry Pi и Arduino можно прочитать здесь, а тут опубликован обзор Raspberry Pi и описание первых шагов по запуску и настройке для начинающих.
